1. Aperçu
1.1. Pourquoi il existe
Schémas d’infrastructure domestique conservés en sources PlantUML et draw.io, avec des exports HTML et image.
1.2. Cas d’usage
Consulter un instantané d’infrastructure archivé ou modifier ses sources pour documenter un homelab.
2. Cas d’utilisation
Diagrammes C4 PlantUML et draw.io d’un homelab : Cloudflare, un VPS OVH, des hyperviseurs, un NAS et leurs services.
- Voir le schéma draw.io v1
- LecteurMoteurs de rendu
architecture.drawio.html intègre le XML draw.io dans le visualiseur diagrams.net, avec zoom, calques et visionneuse ; le README le présente comme la v1.
- Générer le diagramme C4 v2
- LecteurMoteurs de rendu
architecture.plantuml inclut C4_Deployment et les icônes Font Awesome, OSA et Office ; le lien v2 du README est un rendu encodé sur le serveur PlantUML.
- Suivre les accès externes
- Lecteur
Les lignes Rel montrent l’utilisateur qui passe par Cloudflare en HTTPS, Cloudflare qui renvoie vers le VPS OVH, le VPS qui joint les réseaux domestique et personnel par WireGuard, et l’admin qui passe par Teleport en SSH.
- Inventorier VM et conteneurs
- Lecteur
Les nœuds listent les hôtes XCP-ng, Proxmox et Windows, un NAS QNAP avec sa pile média, et des VM comme Talos (Portainer, AI News Tracker, Freqtrade), Home Assistant et Caddy avec Prometheus et Grafana, chacun avec CPU, RAM et disque.
- Modifier et réexporter
- Mainteneur du schémaMoteurs de rendu
Le mainteneur modifie architecture.plantuml ou architecture.drawio et exporte une image comme home architecture.png.
2.1. Scénario : Suivre une requête web jusqu’au homelab
- Ouvrir architecture.plantuml, ou le lien v2 du README.md rendu par le serveur PlantUML.
- Partir de la personne User, qui joint Cloudflare (CDN et proxy inverse) en HTTPS.
- Suivre Cloudflare jusqu’au VPS OVH, qui exécute Caddy, Teleport et Uptime Kuma.
- Suivre le lien WireGuard du VPS vers le Personal Network et son hôte Proxmox.
- Voir la VM Caddy router le trafic vers AI News Tracker, Marketwatch, Portainer, Plex et Jellyfin.
Fichiers consultésREADME.mdarchitecture.plantumlarchitecture.drawio.htmlarchitecture.drawio
3. Démarrage
Ces commandes viennent de la documentation du dépôt. Elles n’ont pas été exécutées pendant cette revue.
4. Références du dépôt
Le dépôt ne fournit pas de guide détaillé pour ces étapes. Commencez par le README et les fichiers commentés ci-dessus.
5. Fonctions et composants 2
- Sources modifiables
- La racine contient une source PlantUML et un document draw.io. Il s’agit de deux représentations distinctes. Leur présence ne signifie pas que l’une est automatiquement produite à partir de l’autre.
- Vues publiées
- Les fichiers PNG et HTML permettent de consulter le schéma. Le README dirige vers ces représentations. Le dépôt décrit l’infrastructure, sans déployer ni surveiller les services représentés.
6. Architecture
Ouvrez un composant pour suivre ses connexions, ou explorez le diagramme complet.
Source PlantUML
- Vers Rendu PlantUML
Rendu PlantUML
- Depuis Source PlantUML
- Vers Image du schéma
Image du schéma
- Depuis Rendu PlantUML
Source draw.io
- Vers Export HTML et PNG
Export HTML et PNG
- Depuis Source draw.io

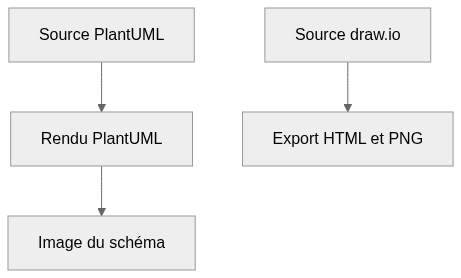

Mermaid Diagramme interactif
Vue générale des composants et des échanges vérifiés dans le dépôt.
flowchart LR
n0["Source PlantUML"]
n1["Rendu PlantUML"]
n2["Image du schéma"]
n3["Source draw.io"]
n4["Export HTML et PNG"]
n0 --> n1
n1 --> n2
n3 --> n4
Version texte du diagramme
- Source PlantUML → Rendu PlantUML
- Rendu PlantUML → Image du schéma
- Source draw.io → Export HTML et PNG
Suivre un parcours dans le code
Choisissez d’abord le format modifiable, puis comparez son rendu à l’image exportée. Conserver les sources évite qu’une capture d’écran devienne la seule description restante du système.
